스마트전기실(Smart 배전반 시스템)/스마트안전설비/Smart & Safety 전기실

1. 도입배경 :

• 전기실 내 고/저압차단기반 및 각종 수배전판넬 조작(점검) 작업 중 발생된 안전사고(감전, 오조작, 타설비 조작 등)의 근본 원인 제거
• 전기실 내 조작, 작업 방식의 자동화(디지털 기술 & AI)기술 통해 Smart & Safety 전기실 환경 구축
• 전기관련 안전사고 제로화

2. 기존 안전 설비의 문제점 :

• Human Error : 전기 사고 재해 사례 분석 결과 직접적인 원인으로 판단 오류, 경시, 무지 등 작업자들에 의한 사고 다수 발생
• 전기실 내 안전 사고 방지용 차단기반 활성 경고등 및 호기별 판넬 색상 구분 등 대부분 시각 경보 위주의 안전 장치 설치 --> 전기실 출입 작업/정비원, 작업자들의 반복적 경보에 의한 판단력 저하

3. 사고사례

사고유형	사고원인	재해형태	비고
차단기 투입중 감전	모선접속부 절연파괴	감전	'07.12 (사망1명, 부상2명
전압 측정중 감전	계측기 잘못 사용	감전	'14.05 (부상1명)
전원이설 작업중 감전	활선 변압기반 조작 감전	감전	'15.11 (부상1명)
차단기 청소중 감전	차단기 검전 미실시	감전	'16.04 (부상1명)
상회전 측정중 감전	계측기 잘못 사용	감전	'20.04 (사망1명, 부상3명)

4. 전기실 내 안전 설비 설치 현황

안전장치	기대효과	사진

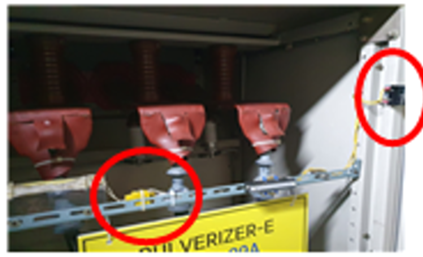

차단기 고압 활선경보장치	청각경보 (고압차단기 전/후면 Door Open시 음성안내)

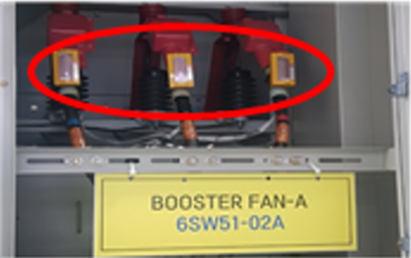

고압부 통전표시기	시각경보 (고압케이블 각 상별 설치)

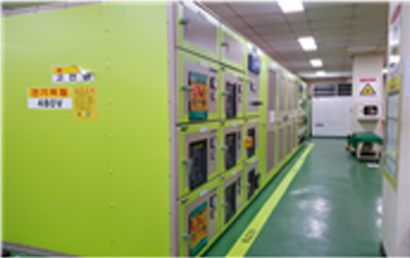

호기별 고압 PNL 색구분	시각경보

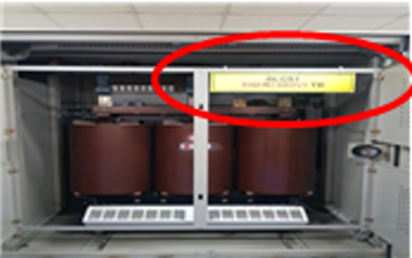

차단기, 몰드 Tr. 내/외부 명판부착	시각경보
고압차단기 원격 인출차단기	시스템 개선 (차단기 조작중 사고발생 예방)



5. 재해요인

• 재해 요인으로 Human Error(인적 과오)가 있으며 현재 많은 연구가 이뤄지고 있다. 인간 공학적 설계, 제작, 검사, 설치, 보전, 운전 및 조작, 취급 Error 등으로 구분 한다.
  • 필요한 작업 절차를 수행하지 않은데 의한 에러
  • 작업자들의 수행이 지연되는데 의한 에러
  • 불확실한 수행에 의한 에러
  • 이러한 에러를 발생하는 요인은 해이(解弛), 착각, 생략 행위, 예측 판단, 미숙련 등이 있다.

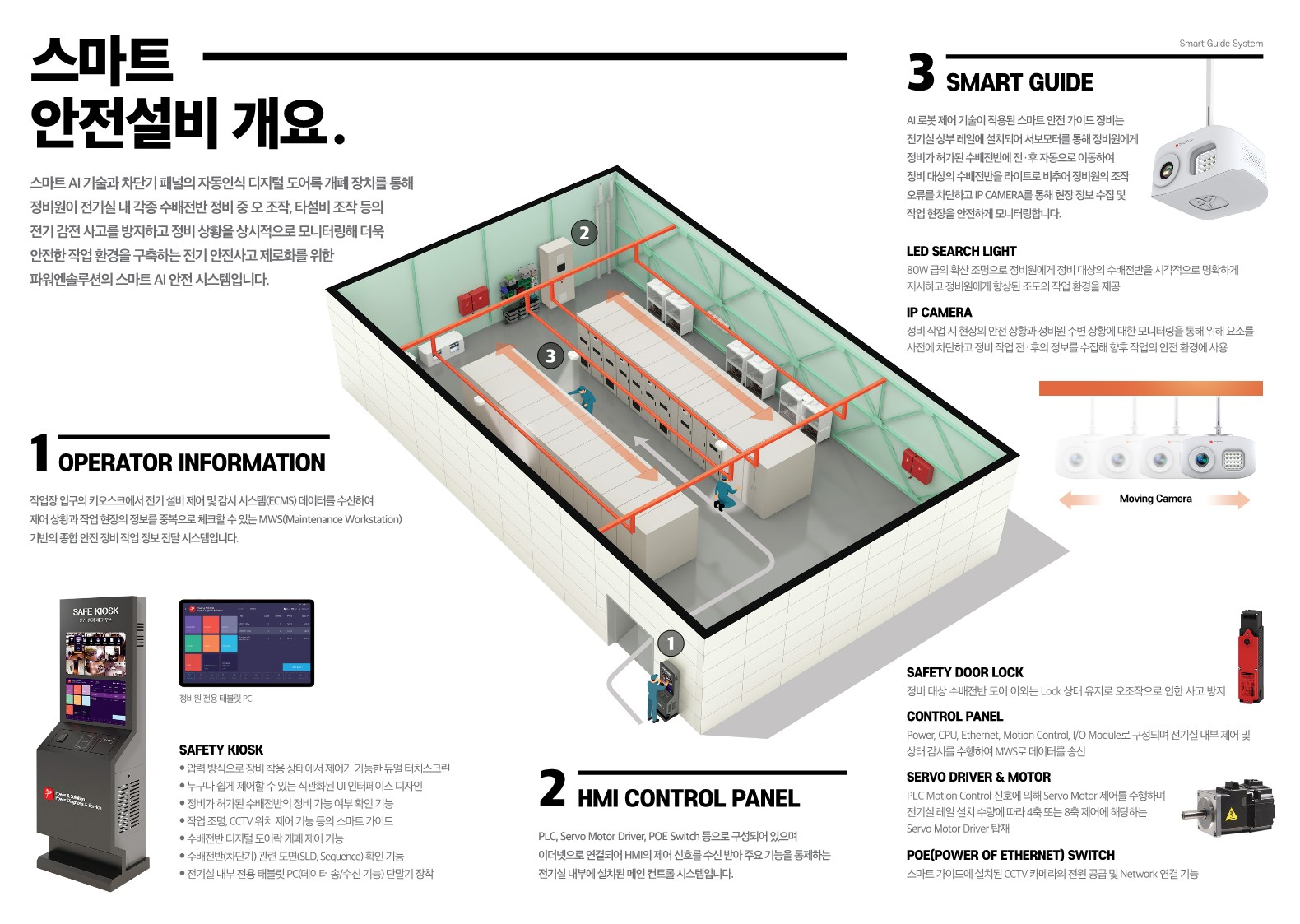

6. 시스템 구성도
- 문의요망-

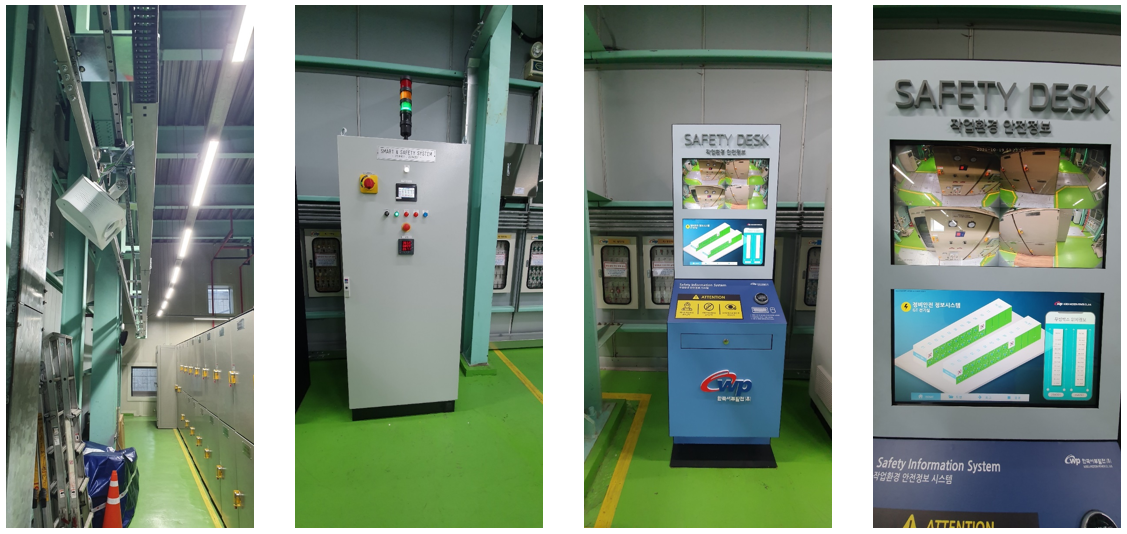

7. 구성품

항목	기능	사진

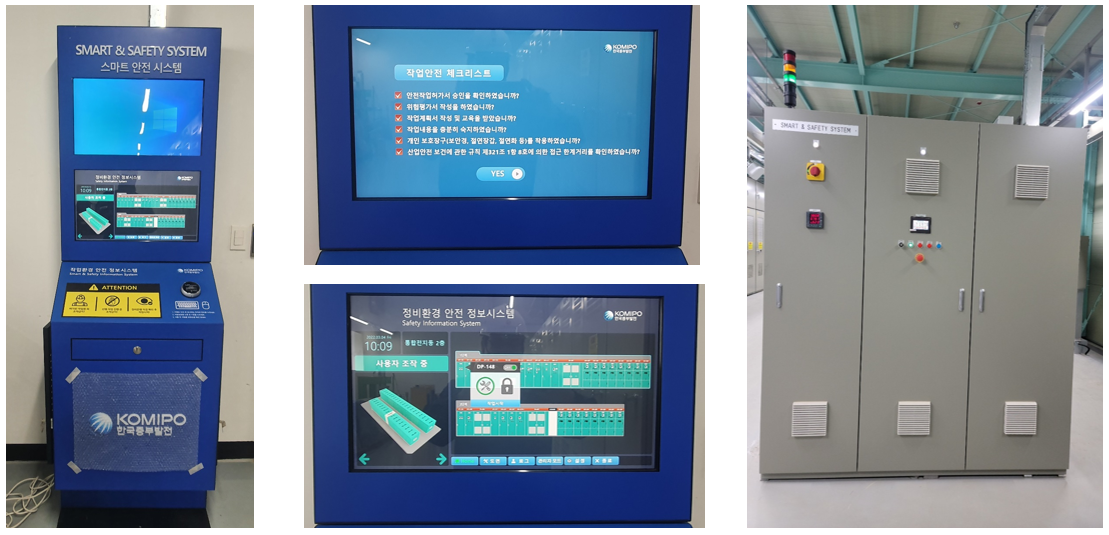

정비원 단말기기(KIOSK)	1. 제어실 Control PC로 Mirroring된 전기설비 제어 및 감시스템(ECMS) DATA 수신 2. 전기실의 제어 상황 및 승인된 전기실 판넬의 작업 가능 여부(1차 RFID Reading) 3. 무빙박스 (작업 조명, CCTV) 위치 상태 4. 수배전반 Door Lock/Unlock 상태 및 각 전기실 판넬의 전기 도면(SLD, Sequence) 확인	문의요망
안전 확인 장치 (Moving Box)	1. 전기실 내부에 설치된 Rail에서 Servo Motor에 의해 허가된 작업 가능 전기실 판넬에 자동으로 이동 2. 작업시 조명 제공 3. 작업 확인을 위해 NVR로 영상 송신	문의요망
기구류 (RAIL)	1. 전기실 판넬 전/후면에 설치 2. Servo Motor에 의해 안전 확인 장치가 작업 허가 받은 전기실 판넬로 이동 시키는 설비	문의요망
RFID(Writer, Reader), 안전개폐기(Safety Door Lock)	1. Mirroring된 ECMS 데이터 즉, 전기실 판넬의 운전 상태를 RFID 카드에 입력(Writing) 2. 또한, RFID 카드에 입력된 전기실 판넬의 운전 정보를 확인 3. 전기실 판넬 안전 개폐기의 Lock/Unlock 여부를 승인 하는 장치 4. 허가된 전기실 판넬 도어의 잠금 장치를 Lock/Unlock하는 장치	문의요망
Control Panel	1. 전기실 내부에 설치 2. PLC는 MWS와 Ethernet으로 연결 3. HMI의 제어 신호를 받아 Servo Motor Motion을 제어 4. 안전 확인 장치(Moving Box)를 작업 허가된 전기실 판넬 위치로 이동하여 판넬의 Door Lock/Unlock 제어를 수행 5. Control Panel의 Control, Status를 MWS로 송신	문의 요망

8. Reference

한국서부발전/평택발전본부
한국중부발전/인천연료전지
